不锈钢多翼式风机

您的位置： 首页 产品中心 不锈钢离心风机
不锈钢多翼式风机

不锈钢多翼式低噪音风机 电镀化工抽风用耐腐蚀防腐离心风机

  • 产品名称：WT-CF-II不锈钢多翼式低噪音离心通风机
    产品简介: 该系列风机叶轮机蜗壳基本采用模具冲压成型，具有结构轻巧，外形美观，配直连电动机而组成。是一款高效率、高性能、低耗能环保风机。
    产品用途: 可输送含酸碱成分及化学成分的腐蚀性有毒气体
    产品优势：该系列风机具有强度高、体积小、风量大、噪音低、不易老化、耐腐蚀性能良好、运转平稳等特点，是一种较为理想的通用型防腐风机。
    适用场合：广泛应用于工业机械设备配套，小空间抽排风，喷涂加压，热循环系统，高温送风（小于200°C，配耐高温风轮），空调净化设备等。
在线咨询 我要采购
产品详情

  • WT-CF-II多翼式不锈钢离心通风机

    WT-CF-II多翼式不锈钢离心风机是本公司为适应日益发展的净化工业及环保降噪的需要而设计制作的。风机在设计时采用噪声、效率等各项气动参数的多目标优化设计方法，实现了整机的最佳性能匹配。具有良好的气动性能，叶轮经严格的动平衡较正，故运转平稳、噪声低、流量大、振动小、寿命长等特点。广泛适用于单位食堂、宾馆酒楼饮食店等公共场所的厨房排风、抽>自烟或通风换气之用，并适宜在粮食机械、化工机械、塑料机械等生产设备上使用。用途广泛，适应性强。

  • Multi-wings low noise centrifugal fan

    DZ low-nolse mult-wing centrifugal fan Is designed to meet thegrowing needs of the purification industry and environmental noisereduction The fan uses mut-objective optimization design methodcombin ing to the noise, efficiency and other aerodynamic parame-ters, wh ich a ims to achleve the best performance. It has good aerody-namicperformance, stridcoftmeooperation, low noise, large fow, small vibration, long life and otheradvantages. It is widely used in the unit canteen, hotel Rstaurantrestaurants and other publlc places for kitchen exhausting. pumpingor ventiation. and Is also sultable for food machinery, chemicalmachinery. plastcmachianrqthe advantages of widely use and strong adaptability.
机 号
Model(No)
转 速
Speed(r/min) 		功 率
Power(Kw) 		机座号
Poles frame size-p 		流 量
Volume(M3/h) 		全 压
Total pressure(pa)
160 2900 0.37-2 Y71M-1 800-1080 900-700
190 1450 0.25-4 Y71M-4 900-1080 280-210
2900 0.75-2 Y80M-2 850-770 840-760
200 2900 1.1-2 Y80M-2 860-790 850-780
230 14500 0.37-4 Y71M-4 1500 360
2900 1.5-2 Y90S-2 3500 1250
250 14500 0.55-4 Y80M-4 2200-2500 450-380
2900 2.2-2 Y90L-2 2700-4200 1470-1270
2900 3-2 Y100M-2 3500-4300 1500-1350
270 14500 0.75-4 Y80M-4 3200 410
2900 5.5-2 Y132S-2 5440 1640
300 1450 1.5-4 Y90L-4 4000-4500 550-500
350 960 1.1-6 Y90L-6 3600-4300 350-260
1450 3-2 Y100L-2 5100-6700 1200-1000
400 1450 2.2-6 Y112M-6 9000-11000 600
450 960 3-6 Y132S-6 10800 900-700
1450 7.5-4 Y132M-4 1200-14000 1100-1000
500 960 5.5-6 Y132M-6 10000-14000 740-670
960 7.5-6 Y160M-6 12500-16500 900-790
600 960 7.5-6 Y160M-6 19500-20500 910-790
960 11-6 Y160L-6 20500-21800 1050-900

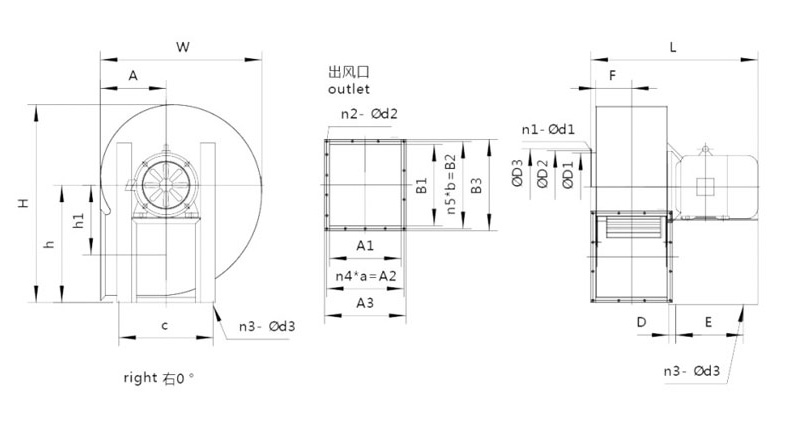

外形及安装尺寸示意图 Lnstallation size diagram


产品为人工实物测量会有一定误差，相关数据仅作参考，以收到的实物为准。 单位Unit: mm(毫米）

机号
配用电机 A W C D E F h1 L h H
Model

Equipped with motor

0度/180 90度 0度 90度 180度 0度 90度 180度
160 0.37-2 132 281 323 190 30 100 83 117 347 205 160 138 332 292 333
190 0.25-4 152 338 397 210 30 120 104 143 386 250 200 172 408 352 410
0.75-2 424
200 1.1-2
230 0.37-4 183 397 458 230 30 120 110 157 397 285 230 198 467 413 437
1.5-2 445
250 0.55-4 200 436 495 230 40 120 150 110 161 435 305 250 215 502 453 511
2.2-2 470
3-2 505
270 0.75-4 213 464 432 260 40 120 120 165 460 330 270 232 543 493 549
5.5-2 230 180 595
300 1.5-4 238 517 588 350 40 150 135 182 520 365 300 258 602 538 608
350 1.1-6 263 589 681 230 40 120 135 226 520 415 350 301 691 63 704
3-2 230 120 555
400 2.2-6 283 655 774 260 40 150 142 279 584 480 400 344 796 683 801
450 3-6 315 734 867 300 40 180 175 332 690 535 450 387 890 765 897
7.5-4 350 220 730
500 5.5-6 353 818 970 350 40 220 241 338 861 600 500 430 995 853 1003
7.5-6
600 7.5-6 438 996 1156 410 50 250 241 405 936 705 600 516 1179 1038 1196
11-6 300 981

机号
配用电机 进风口尺寸 Air inlet 出风口尺寸 Vent
Model Equipped
with motor 		D1 D2 D3 n1-d1 A1 A2 n4*a A3 B1 B2

n5*b

B3 n2-Φd2 n3-Φd3
160 0.37-2 110 135 160 8-Φ8 90 116 2*58 140 105 130 2*65 155 8-Φ8 4-Φ10
190 0.25-4 140 165 190 8-Φ8 125 150 2*75 175 140 166 2*83 190 8-Φ8 4-Φ10
200 0.75-2
230 1.1-2 170 200 230 8-Φ8 135 166 2*83 195 175 206 2*103 235 8-Φ8 4-Φ10
0.37-4
250 0.55-4 190 220 250 8-Φ8 135 166 2*83 195 210 240 3*80 270 10-Φ8 4-Φ10
2.2-2
3-2
270 3-2 220 250 280 8-Φ8 165 200 2*100 225 245 279 3*93 305 10-Φ8 4-Φ10
0.75-4
300 5.5-2 220 250 280 8-Φ8 185 200 2*110 245 275 309 3*103 335 10-Φ8 4-Φ10
1.5-4
350 1.1-6 270 300 330 8-Φ8 185 220 2*110 245 295 330 3*110 355 10-Φ8 4-Φ10
3-4
400 4-4 300 330 360 8-Φ8 200 236 2*118 260 295 330 3*110 355 10-Φ10 4-Φ12
400 2.2-6
450 3-6 330 365 400 8-Φ10 245 280 2*140 305 295 330 3*110 355 10-Φ10 4-Φ12
7.5-4
500 5.5-6 360 395 430 8-Φ10 375 420 2*140 455 390 435 3*145 470 12-Φ10 4-Φ12
7.5-6
550 5.5-6 400 435 470 8-Φ10 375 420 2*140 455 470 510 3*170 550 12-Φ10 4-Φ12
7.5-6
600 7.5-6 500 535 570 8-Φ10 375 420 2*140 455 470 510 3*170 550 12-Φ10 4-Φ15
11-6 4-Φ15
